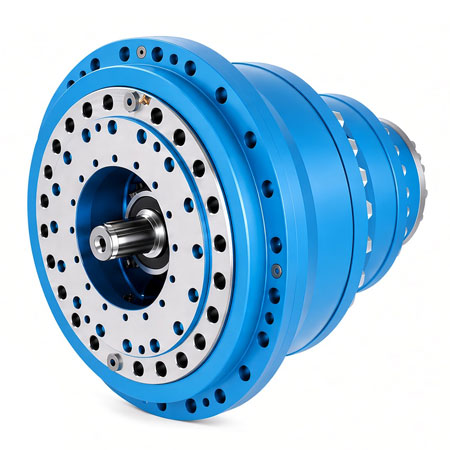

Планетарные редукторы Rossi EP WINCH для приводов лебёдок
EP WINCH — серия планетарных редукторов Rossi S.p.A. с вращающимся корпусом, разработанная специально для приводов промышленных лебёдок. Редуктор устанавливается непосредственно внутри барабана, что позволяет уменьшить габариты приводного узла и эффективно интегрировать его в конструкцию лебёдки.
Серия включает пять типоразмеров — R 3WL 030A, 042A, 060A, 085A и 125A. Номинальный класс крутящего момента серии достигает 125 000 Н·м. EP WINCH может использоваться с электрическими и гидравлическими двигателями; для соответствующих исполнений предусмотрена возможность установки гидравлического стояночного тормоза.
Редукторы EP WINCH применяются в подъёмных лебёдках башенных кранов, лебёдках рыболовных судов и траулеров, намоточных машинах, а также в другом оборудовании строительной, морской и горнодобывающей промышленности.
RGC — официальный представитель Rossi S.p.A. в России. Подберём EP WINCH по параметрам лебёдки и требованиям вашего проекта
Ключевые характеристики EP WINCH
| Характеристика | Значение |
| Тип | Планетарный редуктор с вращающимся корпусом |
| Назначение | Приводы лебёдок |
| Типоразмеры | 030A, 042A, 060A, 085A, 125A |
| Номинальный класс момента | до 125 000 Н·м |
| Двигатель | Электрический или гидравлический |
| Установка | Внутри барабана лебёдки |
| Стояночный тормоз | Возможна установка гидравлического тормоза |
| Сертификация | DNV Type Approval для соответствующих исполнений |
Планетарный редуктор с вращающимся корпусом

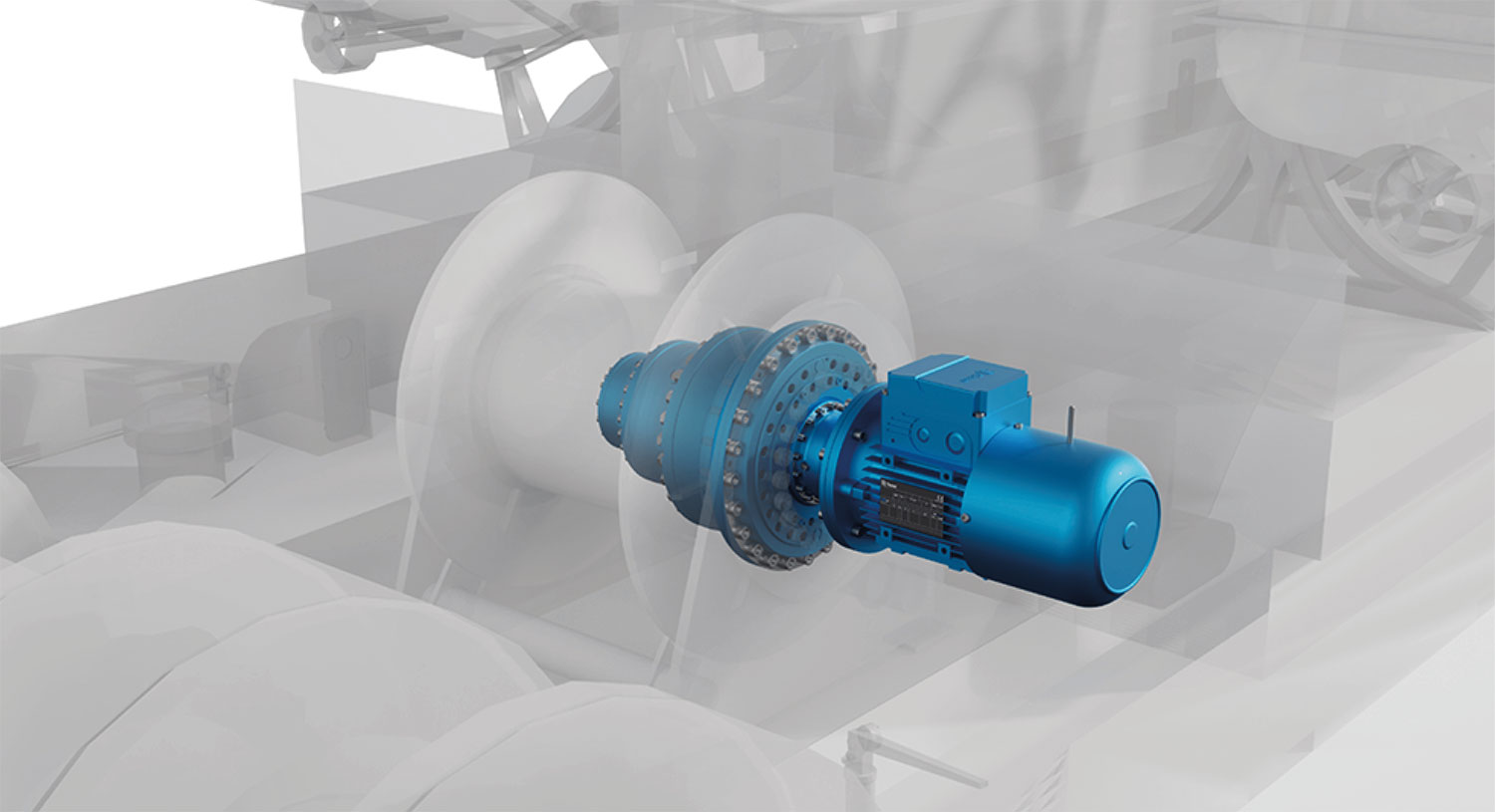

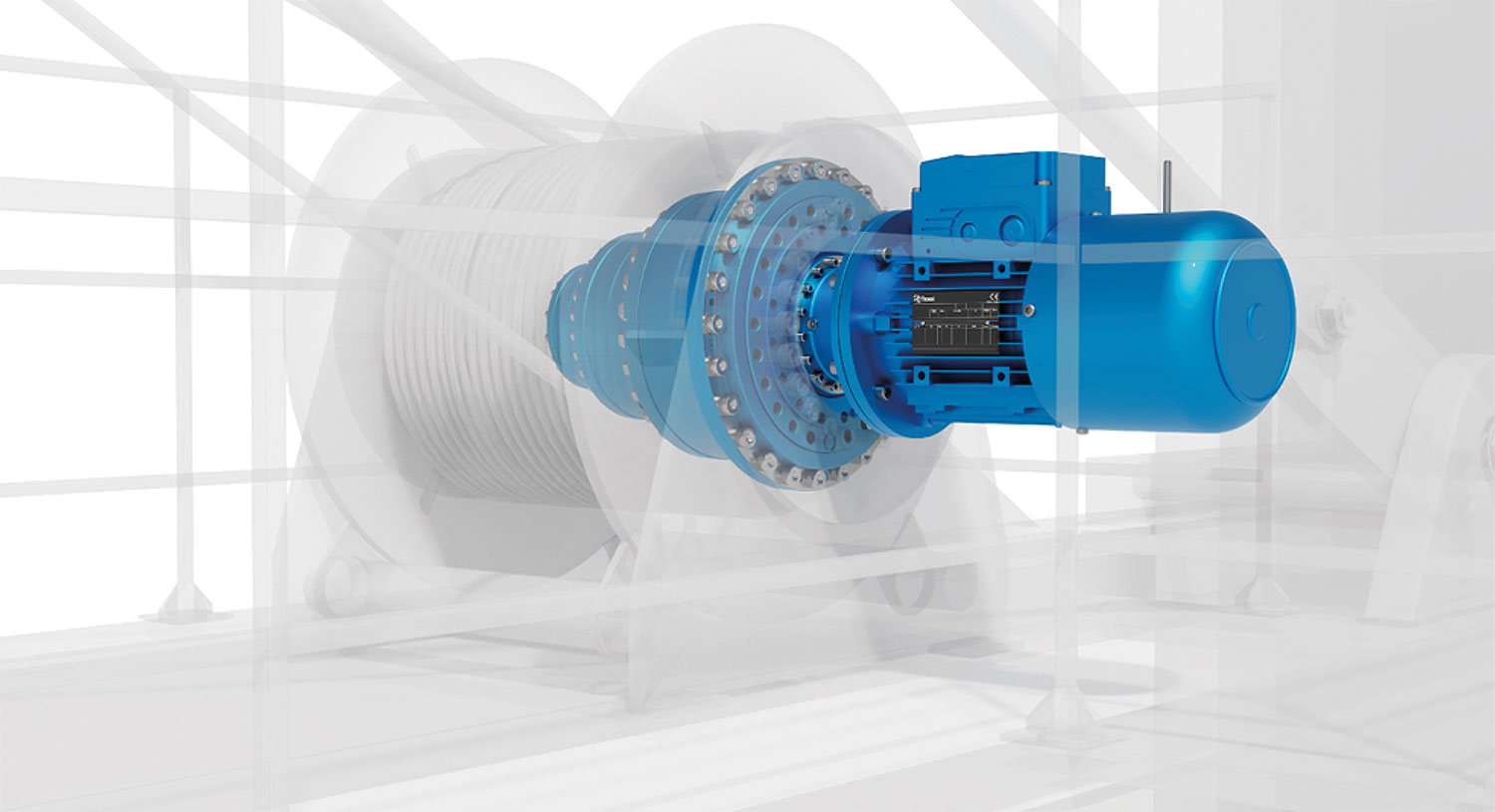

Основная конструктивная особенность EP WINCH — вращающийся корпус планетарного редуктора. Он размещается непосредственно внутри барабана лебёдки и является частью компактного приводного узла.
Такая компоновка позволяет рационально использовать внутреннее пространство барабана и уменьшить внешние габариты лебёдки. Для проектировщика это особенно важно при создании оборудования с ограниченным монтажным пространством.
Планетарная передача обеспечивает высокую нагрузочную способность при компактных размерах редуктора. В сочетании с конструкцией с вращающимся корпусом это позволяет создавать производительные лебёдочные приводы с большим крутящим моментом.
EP WINCH рассчитан на применение в системах, где одновременно важны:
- высокий передаваемый крутящий момент;
- компактность приводного узла;
- высокая скорость вращения;
- надёжность при значительных нагрузках;
- возможность интеграции редуктора в барабан;
- выбор между электрическим и гидравлическим приводом.
Особенности и преимущества EP WINCH
Компактная конструкция
Установка редуктора внутри барабана позволяет сократить внешние габариты приводного механизма и более эффективно использовать монтажное пространство.
Планетарная передача
Планетарная конструкция обеспечивает высокую нагрузочную способность при компактных размерах и подходит для приводов, работающих с большими крутящими моментами.
Модульная конструкция
Модульный принцип исполнения упрощает интеграцию редуктора в конструкцию оборудования, а также монтаж и последующее техническое обслуживание.
Электрический или гидравлический двигатель
EP WINCH совместим с электрическими и гидравлическими двигателями. Это позволяет выбирать схему привода в зависимости от конструкции лебёдки и энергетической системы оборудования.
Высокая скорость вращения
Конструкция редуктора рассчитана на применение в приводах, где требуется высокая скорость работы лебёдки, без отказа от компактной компоновки.
Гидравлический стояночный тормоз
Для соответствующих исполнений предусмотрена возможность установки гидравлического стояночного тормоза, что позволяет реализовать требуемую схему фиксации барабана.
DNV Type Approval
Для EP WINCH доступен сертификат DNV Type Approval. Он имеет особое значение для морских применений и проектов, в которых требуется оборудование с одобрением классификационного общества. Применимость сертификата необходимо уточнять для конкретного исполнения и конфигурации привода.
Технические характеристики и типоразмеры
Серия EP WINCH включает пять типоразмеров. Значения MN2 FEM, M2max и M2stat характеризуют различные расчётные уровни крутящего момента и используются при подборе конкретного исполнения редуктора.
| Типоразмер | MN2 FEM, Н·м | M2max, Н·м | M2stat, Н·м |
| R 3WL 030A | 31 790 | 55 700 | 57 000 |
| R 3WL 042A | 47 320 | 82 700 | 87 000 |
| R 3WL 060A | 61 180 | 108 400 | 110 000 |
| R 3WL 085A | 90 340 | 144 900 | 150 000 |
| R 3WL 125A | 119 460 | 207 500 | 212 000 |
Отдельно типоразмерный ряд EP WINCH соответствует номинальному классу момента 30 000–125 000 Н·м.
Фактический выбор редуктора выполняется с учётом передаточного числа, рабочего режима, требуемой скорости, характера нагрузки и других параметров конкретной лебёдки. Поэтому максимальный момент из таблицы не следует использовать как единственный критерий выбора.
Передаточные числа
EP WINCH выпускается с различными передаточными числами, позволяющими подобрать скорость вращения барабана в соответствии с параметрами приводного двигателя и требованиями оборудования.
Точное сочетание передаточного числа и допустимых крутящих моментов определяется для конкретного типоразмера и исполнения по технической документации Rossi S.p.A.
Области применения
EP WINCH разработан для приводов лебёдок и используется в оборудовании, где требуются компактный привод, высокий крутящий момент и надёжная работа при значительных нагрузках.
Башенные краны

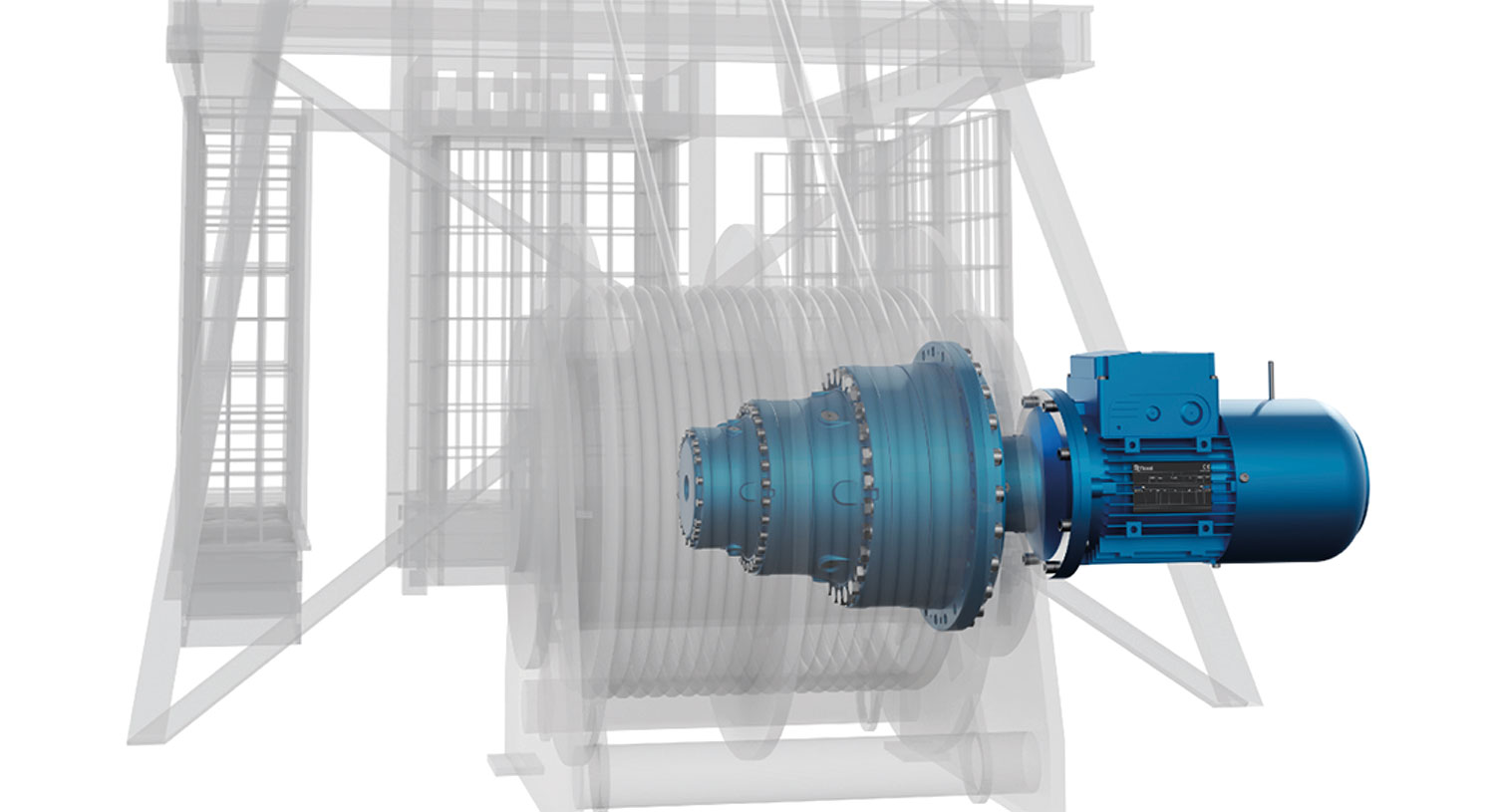

В подъёмных лебёдках башенных кранов компактная конструкция EP WINCH позволяет интегрировать редуктор непосредственно в барабан и рационально использовать пространство приводного механизма.
Морские и судовые лебёдки
EP WINCH применяется в морском оборудовании, включая лебёдки рыболовных судов и траулеров. Для соответствующих исполнений доступно DNV Type Approval, что важно при проектировании оборудования для морской эксплуатации.
Намоточные машины
Редукторы используются в подъёмных механизмах намоточных машин, где необходимы сочетание высокого момента, компактности и требуемой скорости вращения.
Горнодобывающая промышленность
EP WINCH относится к решениям Rossi для горнодобывающей отрасли и может использоваться в составе соответствующих лебёдочных и намоточных механизмов. Конкретная применимость определяется техническими параметрами оборудования и условиями эксплуатации.
Как подобрать EP WINCH для лебёдки
Выбор планетарного редуктора для лебёдки выполняется по совокупности параметров. Одного значения требуемого крутящего момента недостаточно: необходимо учитывать режим работы, скорость, двигатель и конструктивные особенности барабана.
Для предварительного подбора рекомендуется предоставить:
- требуемый рабочий крутящий момент;
- максимальный крутящий момент;
- требуемую скорость вращения барабана;
- скорость подъёма или намотки;
- диаметр и конструкцию барабана;
- требуемое передаточное число или параметры двигателя;
- мощность и частоту вращения двигателя;
- тип двигателя — электрический или гидравлический;
- режим работы и продолжительность включения;
- характер и интенсивность нагрузки;
- требования к стояночному тормозу;
- условия эксплуатации;
- требования к сертификации;
- монтажные и габаритные ограничения.
Если готового расчёта нет, достаточно предоставить техническое задание, чертёж лебёдки или основные параметры существующего привода. Специалисты RGC помогут определить подходящий типоразмер EP WINCH и необходимую конфигурацию.
Поставка редукторов Rossi EP WINCH в России
RGC представляет продукцию Rossi S.p.A. на российском рынке и оказывает техническую поддержку при подборе промышленного приводного оборудования.
При обращении по EP WINCH можно получить консультацию по выбору типоразмера, передаточного числа и конфигурации редуктора с учётом параметров конкретной лебёдки.
Для технического расчёта можно направить существующее техническое задание, чертёж или основные параметры привода.
Техническая документация
Для проектирования и подбора EP WINCH используются материалы производителя Rossi S.p.A.:
- каталог серии EP WINCH;
- технические характеристики и габаритные чертежи;
- флайер EP WINCH;
- сертификат DNV Type Approval;
- документация по конкретным исполнениям редуктора.
Часто задаваемые вопросы
Что такое EP WINCH?
EP WINCH — серия планетарных редукторов Rossi с вращающимся корпусом, специально разработанная для приводов лебёдок. Редуктор устанавливается непосредственно внутри барабана.
Какие типоразмеры EP WINCH выпускаются?
Серия включает пять типоразмеров: R 3WL 030A, 042A, 060A, 085A и 125A.
Какой крутящий момент у редукторов EP WINCH?
Номинальный класс момента типоразмерного ряда составляет 30 000–125 000 Н·м. При этом фактические значения номинального, максимального и статического крутящих моментов зависят от конкретного исполнения и передаточного числа. Например, для R 3WL 125A значения составляют соответственно 119 460, 207 500 и 212 000 Н·м.
С каким двигателем работает EP WINCH?
Редуктор может использоваться как с электрическим, так и с гидравлическим двигателем.
Подходит ли EP WINCH для морского оборудования?
Да. Серия применяется в морском оборудовании, в частности в лебёдках рыболовных судов и траулеров. Для соответствующих исполнений доступен DNV Type Approval.
Как подобрать редуктор EP WINCH?
Для подбора необходимо знать требуемый крутящий момент, скорость вращения, режим работы, параметры двигателя, конструкцию барабана и условия эксплуатации. Специалисты RGC могут выполнить подбор по техническому заданию или основным параметрам лебёдки.
EP WINCH — компактный планетарный привод для лебёдок
Rossi EP WINCH объединяет планетарную передачу, вращающийся корпус и установку редуктора непосредственно в барабане. Такая конструкция позволяет создавать компактные лебёдочные приводы с высоким крутящим моментом и необходимой скоростью работы.
Пять типоразмеров серии позволяют подобрать редуктор для различных промышленных задач — от подъёмных механизмов башенных кранов до морских и намоточных машин.
Нужен подбор EP WINCH для вашей лебёдки? Отправьте технические параметры или чертёж — специалисты RGC помогут определить подходящее исполнение.
